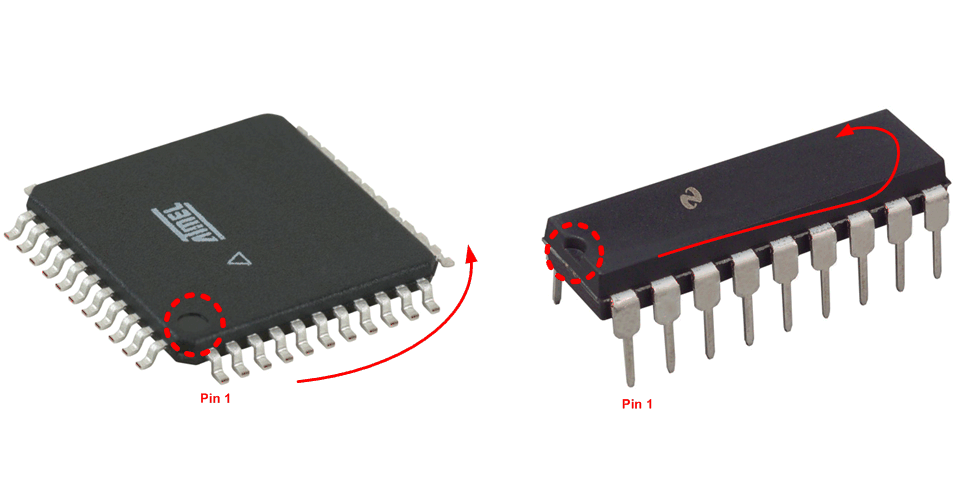

Chip에서 1번 Pin을 찾기는 쉽죠
Mark가 있는 부분을 시작으로 해서 반시계 방향으로 돌아가면서 Pin 번호를 매기게 됩니다.

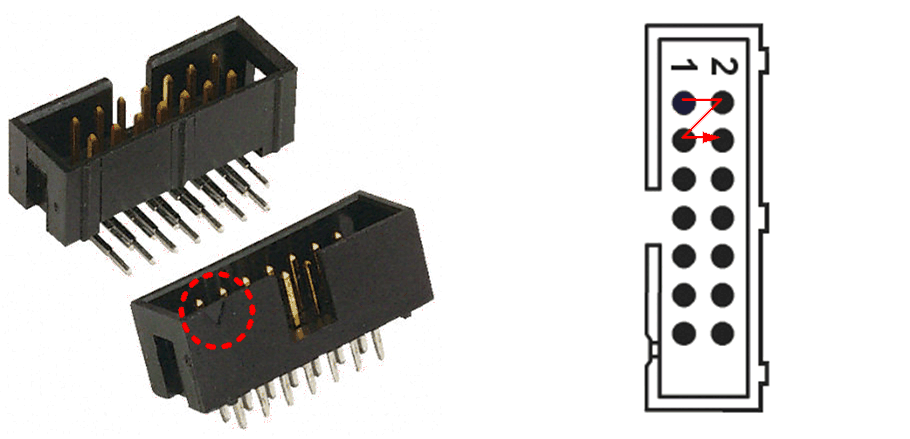

Connector의 경우 Box Header Connector라는게 있는데
이것은 좌에서 우로 번갈아가며 Pin 번호를 매기게 됩니다.
개발자들이 가장 많이 사용하는 JTAG은 어떻게 꽂아야 할까요?

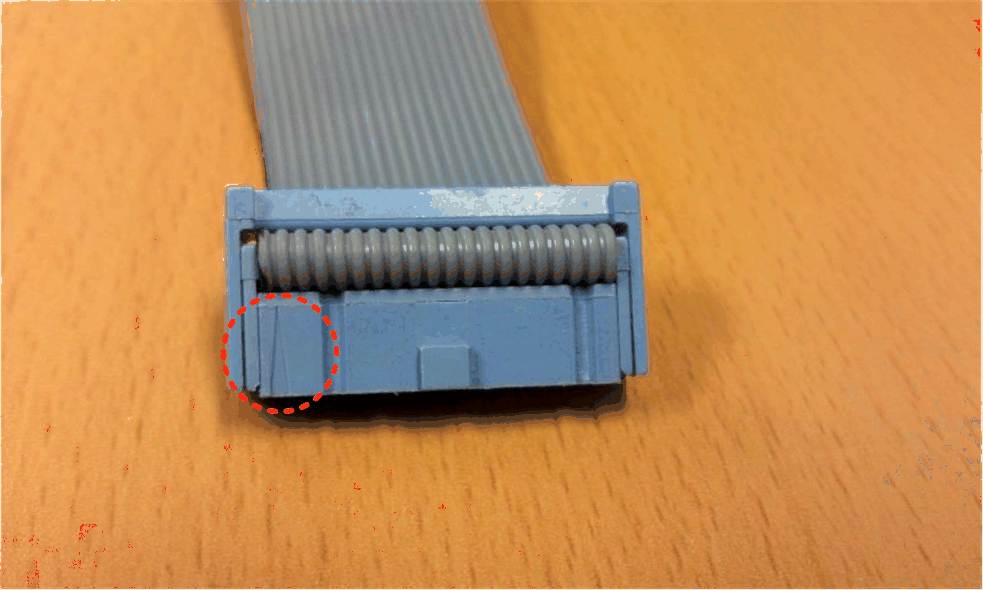

JTAG 케이블을 보면 케이블에도 1번 Pin을 표시 하는 Mark 가 있습니다.
보이시죠?

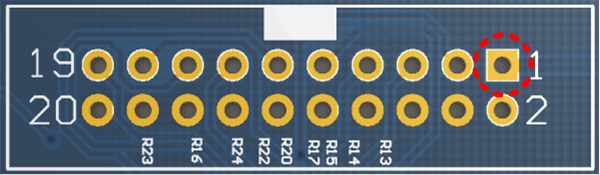

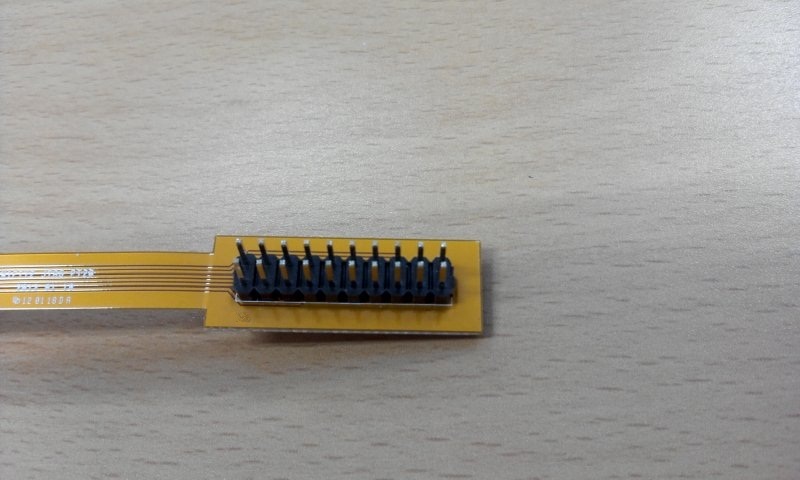

PCB 상에 JTAG Connector를 뒤집어서 보시면 네모모양의 Pin이 1번 Pin 입니다.
어떠한 경우에도 Connector를 제대로 연결할 수 있겠죠!
이제 삽질만 남았네요 ^^
